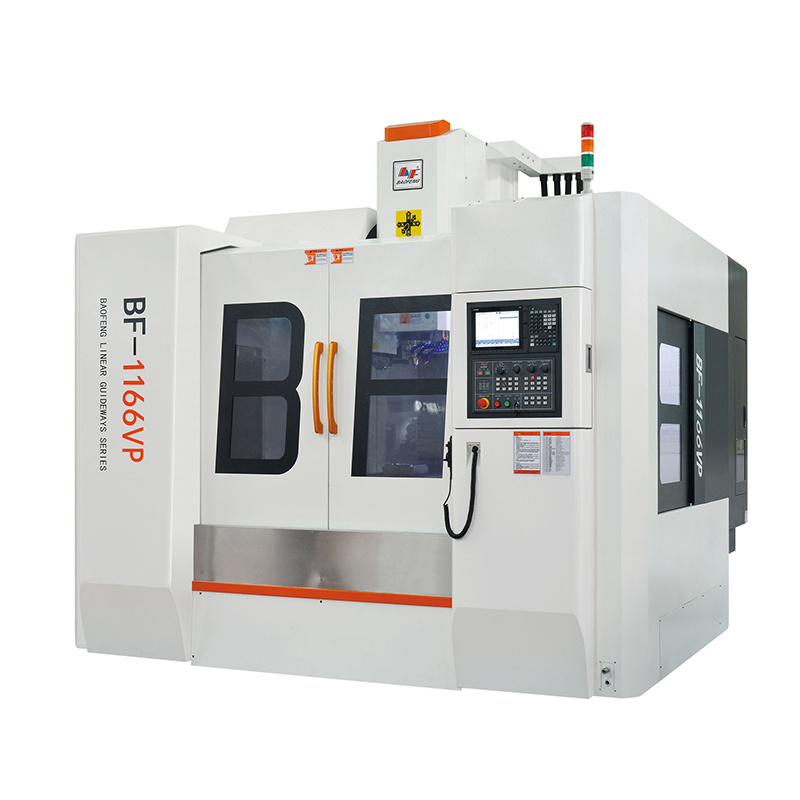

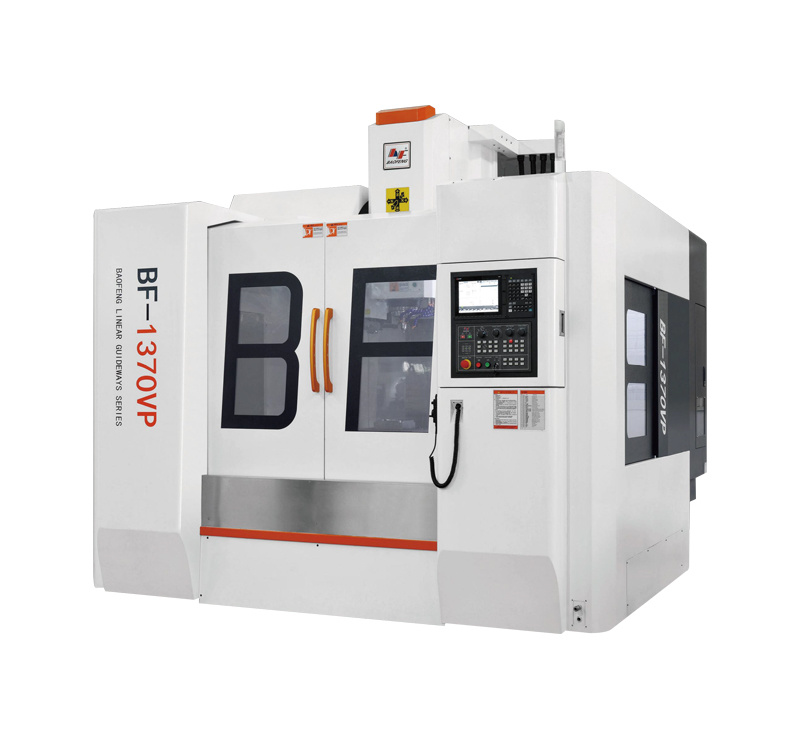

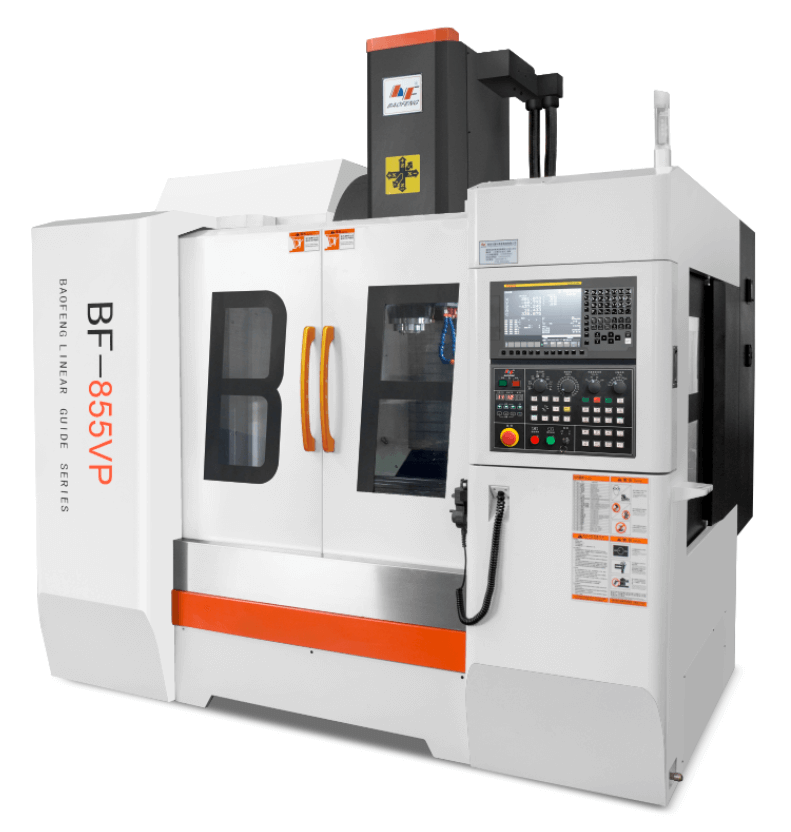

BF-1370VP/BF-855VP/BF-1166VP
產品描述
產品特色

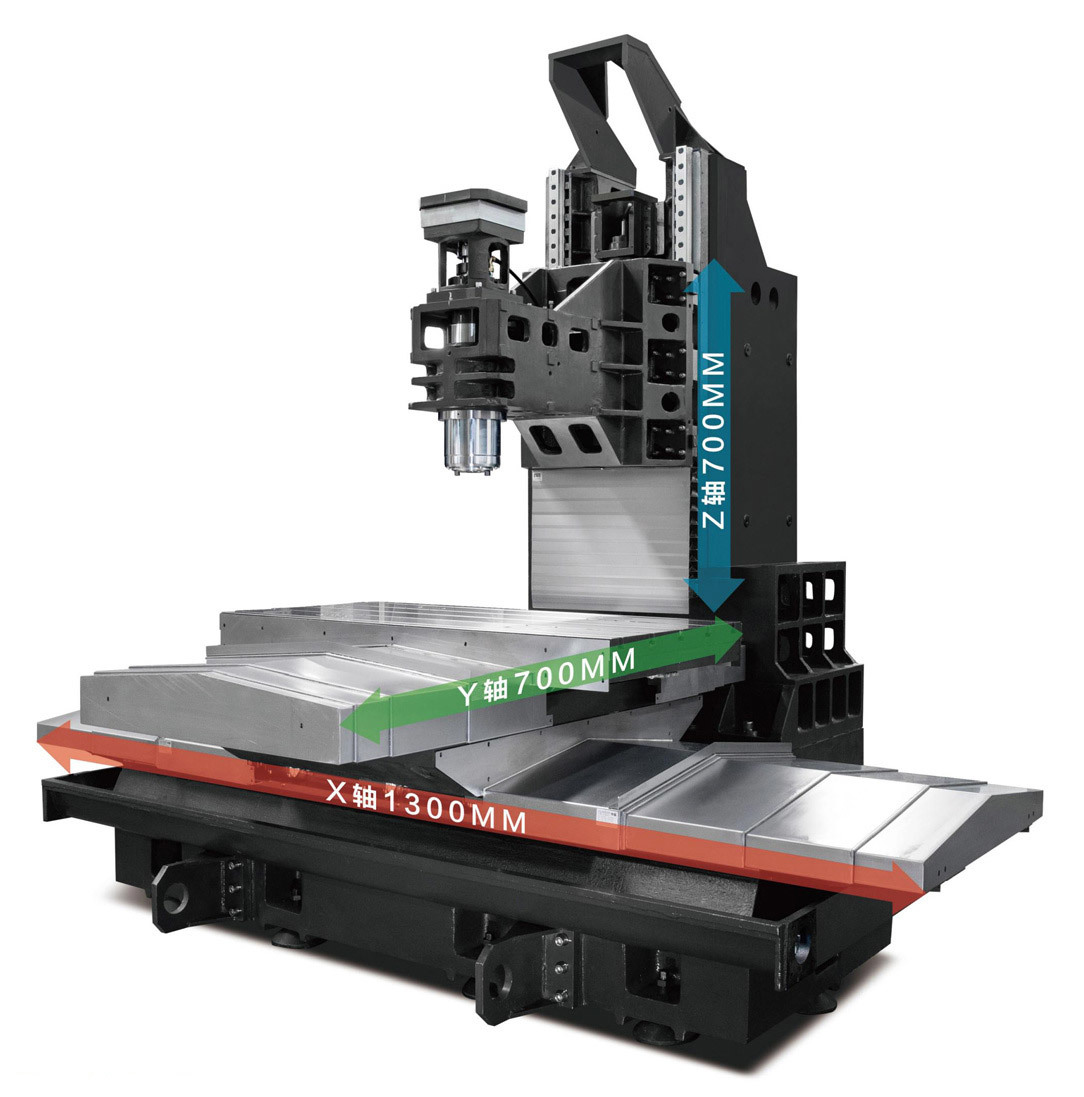

雙向全支撐型床身結構
● 全支撐箱形底座結構，X軸在下、Y軸在上；保證工作臺在XY軸全行程范圍內始終處于完全支撐工況，避免常規立式加工中心工作臺移動到X軸正，負極限位置時懸垂的缺點;
● 三軸線性導軌跨距、滑塊距離、主軸中心到Z軸導軌面距離等床身尺寸都嚴格遵循1:1的作用點與支撐點等距的超寬超大結構。
|
標配 |
?工件吹氣系統 |
?電氣箱熱交換機 |
選配 |
?第四軸旋轉軸 |
?三軸中空油冷螺桿 |
|
?刀具沖屑系統 |
?床身導軌防護罩 |
?BT40-24T/30T圓盤式刀庫 |
?主軸中心出水功能 |
||
|
?自動集中潤滑系統 |
?全防護 |
?12000/15000RPM直結式主軸 |
?雙螺桿+鏈板式排屑機 |
||
|
?主軸溫控系統 |
?三色警報燈 |
?18000/20000PM內藏式主軸 |
|
||
|
?手持操作單元 |
? 工作燈 |
?三軸全閉環檢測系統(光柵尺) |
|
三軸滾珠絲桿熱膨脹抑制系統(選配)
大直徑滾珠滾珠絲桿中空設計，恒溫冷卻油由內管送入到滾珠
絲桿尾端再返回并將絲杠運動產生的熱量排出，長時加工不會
因熱脹造成工件中心漂移
X軸及Z軸采用三滑塊滾柱線性導軌
保證工作臺大承重性和Z軸的切削剛性
脹造成工件中心漂移
X軸及Z軸采用三滑塊滾柱線性導軌
保證工作臺大承重性和Z軸的切削剛性
創新設計理念 伺服軸及主軸熱溫升抑制系統
VP系列高速高精密機型
機械特點
● 加大Z軸行程，四軸、五軸轉臺加裝尤其方便;
● 剛性攻牙速度S4000RPM;
● 后排屑配合強勁沖屑裝置，減少停機清掃時間;
● 刀庫遠離加工區間，減少刀柄夾渣機率。
高速度、高效率、無配重
量產化加工理想選擇!
高剛性主體機構
所有主件均采用HT300鑄鐵, (高張力鑄件材質)吸震力強、耐磨性佳;
并經應力消除與時效處理,確保機械平臺穩定性和精度高特性。
標準配置
選配配置
|
表面質量檢測
|
進給: 1800 |
|
|
材料6061 |
X/Y公差:≤0.012mm |
|
|
X/Y公差:≤0.012mm |
Z公差:≤0.008mm |
|
|
Z公差:≤0.008mm |
表面粗糙度:Ra1.2 |
|
VP系列高速高精密機型
|
規格說明 |
單位 |
BF-650VP |
BF-855VP |
BF-1166VP |
BF-1370VP |
BF-1375LP |
|
行程范圍 |
||||||
|
X軸行程 |
mm |
600 |
800 |
1100 |
1300 |
|
|
Y軸行程 |
mm |
500 |
550 |
660 |
700 |
750 |
|
Z軸行程 |
mm |
500 |
550 |
600 |
700 |
|
|
主軸鼻端至工作臺距離 |
mm |
130-630 |
130-680 |
130-730 |
155-855 |
120-820 |
|
主軸中心至立柱軌面距離 |
mm |
520 |
622 |
710 |
755 |
|
|
工作臺 |
||||||
|
工作臺尺寸 |
mm |
720X450 |
900X550 |
1250X650 |
1450X700 |
|
|
工作臺max承重 |
kg |
400 |
800 |
1100 |
1500 |
|
|
T型槽尺寸 |
mm |
5-18X80 |
5-18x100 |
6-18X100 |
5-18x152 |
|
|
數控系統 |
||||||
|
標準控制器（發那科） |
|
Oi-MF Plus |
||||
|
標準控制器（三菱） |
|
M80A |
||||
|
標準控制器（西門子） |
|
828D SW28x |
||||
|
主軸 |
||||||
|
聯接方式 |
|
直聯式 |
齒輪 |
|||
|
主軸轉速 |
rpm |
12000 |
6000 |
|||
|
主軸錐度及規格 |
|
BBT40 |
||||
|
主軸電機功率（聶那科） |
kw |
11/15/18.5 |
15/18.5/25/30 |
15/18.5 |
||
|
主軸電機扭矩（發那科） |
NM |
52.5/95.5/118 |
95.5/118/159/191 |
143/191/236 |
||
|
主軸電機功率（三菱） |
kw |
11/15/18.5 |
11/15/18.5 |
15/18.5 |
||
|
主軸電機扭矩（三菱） |
NM |
22.5/64 |
77.8/106/118 |
143/191/236 |
||
|
主軸電機功率（西門子） |
kw |
9/17.1/21.2 |
20/30/50.3 |
17/32.3/42.4 |
||
|
主軸電機扭矩（西門子） |
NM |
57/108/135 |
96/143/240 |
162/308/405 |
||
|
三軸 |
||||||
|
X/Y/Z三軸電機功率（發那科） |
kw |
3.0/3.0/3.0 |
||||
|
X/Y/Z三軸電機功率（三菱） |
kw |
3.0/3.0/3.0 |
3.0/3.0/4.5 |
4.5/4.5/4.5 |
||
|
X/Y/Z三軸電機功率（西門子） |
kw |
2.9/2.9/3.55 |
4.5/4.5/4.5 |
|||
|
X/Y/Z三軸電機扭矩（發那科） |
NM |
20/45 |
20/45 |
36/90 |
||
|
X/Y/Z三軸電機扭矩（三菱） |
NM |
22.5/64 |
XY:22.5/64--Z:37.2/90 |
37.2/90 |
||
|
X/Y/Z三軸電機扭矩（西門子） |
NM |
22/66 |
30/90 |
40/120 |
||
|
X/Y/Z快移速度（發那科） |
m/min |
30/30/30 |
30/30/30 |
30/30/20 |
||
|
X/Y/Z快移速度（三菱） |
m/min |
30/30/30 |
30/30/30 |
30/30/20 |
||
|
X/Y/Z快移速度（西門子） |
m/min |
30/30/30 |
24/24/24 |
30/30/30 |
||
|
機臺精度 |
||||||
|
定位精度（雙向） |
mm |
±0.003/300 |
||||
|
重復精度 |
mm |
+ 0.002/300 |
||||
|
機械 |
||||||
|
空壓規格 |
kg/cm2 |
6-7bar |
||||
|
機械外觀（長度尺寸） |
mm |
2750 |
2600 |
3310 |
3235 |
4000 |
|
（寬度尺寸） |
mm |
2320 |
2780 |
3360 |
3300 |
3500 |
|
（高度尺寸） |
mm |
2870 |
2900 |
3100 |
3300 |
3600 |
|
機械重量 |
kg |
4500 |
5200 |
8000 |
10500 |
11000 |
